在半导体工艺的精密舞台上，光电子集成技术正以前所未有的速度推动着信息处理与传输的革新。其中，将高性能聚合物光波导与成熟的硅基平台相结合，构建混合集成光路，已成为实现低成本、高性能光子器件的重要路径。炬丰科技，作为该领域的深耕者，凭借其在涂膜科技，特别是自旋涂层技术上的深厚积累，为聚合物光波导在硅基板上的精密制备提供了核心解决方案。
一、 硅基聚合物光波导：性能与集成的平衡艺术
硅材料因其卓越的电子特性、成熟的微纳加工工艺和低成本优势，主导着现代集成电路产业。硅本身作为光源效率低、线性电光效应弱，在纯硅基平台上实现全功能光子集成面临挑战。高性能聚合物材料，具备可调谐的光学特性、高电光系数、易于加工及与硅工艺兼容等优点，成为弥补硅光子学短板的理想选择。通过将聚合物光波导制备在硅基板上，可以巧妙融合硅的加工精度与聚合物的功能多样性，实现光调制、开关、传感等关键功能，为高速光通信、光计算、生物传感等应用开辟新径。
二、 自旋涂层：精密薄膜制备的基石
在这一混合集成工艺中，第一步，也是最关键的一步，便是在硅基板上制备出均匀、平整、厚度可控且无缺陷的聚合物薄膜。这层薄膜将作为后续光刻、刻蚀等微纳加工形成光波导结构的基础。炬丰科技所专注的自旋涂层技术，正是实现这一目标的经典且高效的方法。
自旋涂层的过程精妙而快速：将精确计量的聚合物溶液（溶质为所需的光学聚合物，溶剂根据材料特性选择）滴加在洁净的硅基板中央，随后基板高速旋转。在离心力、溶液粘性、表面张力及溶剂挥发的共同作用下，溶液被均匀地甩向基板边缘并形成液膜，同时溶剂迅速挥发，最终在基板上留下一层固态聚合物薄膜。炬丰科技通过对其涂膜设备的精准控制——包括旋转速度曲线（初旋与终旋）、加速度、旋转时间、环境温湿度及排气控制——能够实现对薄膜厚度（通常在数百纳米至数微米之间）与均匀性（厚度偏差可控制在±1%以内）的纳米级精度调控。薄膜的质量直接决定了后续制成光波导的传输损耗、模式特性及器件可靠性。
三、 炬丰科技的工艺深化：从薄膜到功能波导
炬丰科技的贡献远不止于提供均匀的薄膜。其工艺体系是一个全链条的解决方案：
- 基板预处理与界面工程：硅基板表面的清洁度、亲疏水性对薄膜附着力与质量至关重要。炬丰科技采用标准的RCA清洗、氧等离子体处理或施加特种增粘层（如HMDS、硅烷偶联剂），以优化聚合物与硅的界面，确保薄膜牢固附着，避免后续工艺中的剥离或开裂。
- 材料与配方科学：针对不同的聚合物体系（如PMMA、SU-8、聚酰亚胺、电光聚合物等），炬丰科技深入研究其溶液流变学特性、溶剂挥发动力学与成膜机理，优化溶液浓度、粘度与溶剂配比，为不同应用目标（如低损耗被动波导或高速电光调制器）定制涂层配方。

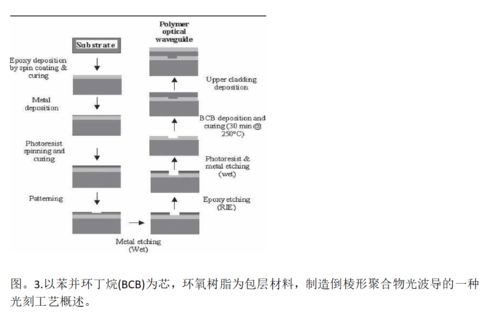

- 工艺集成与后处理：自旋涂层得到的薄膜通常需要经过软烘（预固化）以彻底去除残留溶剂。薄膜将进入标准的光刻工艺：涂覆光刻胶、曝光、显影，将设计好的波导图形转移到聚合物薄膜上，再通过反应离子刻蚀（RIE）或氧等离子体刻蚀等干法刻蚀技术，将图形精确地复制到聚合物层中，形成掩埋或脊型光波导结构。可能还需要覆盖上包层聚合物或进行极化（针对电光聚合物）等后处理步骤，以完成器件制备。炬丰科技的工艺参数与半导体标准制程高度兼容，确保了整个流程的可行性与稳定性。
- 质量控制与表征：利用椭圆偏振仪、台阶仪、原子力显微镜（AFM）等工具对薄膜厚度、折射率、表面粗糙度进行严格表征；通过扫描电子显微镜（SEM）观察波导截面形貌；最终通过光纤耦合测试光波导的传输损耗、模式场分布等光学性能，形成闭环的工艺反馈与优化机制。
四、 应用前景与炬丰科技的使命
基于自旋涂层制备的硅基聚合物光波导，其应用正不断拓展：在数据中心内部的高速光互连中，作为低成本、低损耗的传输媒介；在微波光子学中，用于制作宽带宽、可调谐的移相器与滤波器；在生物传感领域，其高灵敏度的倏逝场可用于实时检测生物分子。
炬丰科技以其在涂膜科技领域的专业化、精细化能力，正持续推动着这一关键工艺向更高均匀性、更低缺陷密度、更大面积以及面向更特种聚合物材料的方向演进。通过将自旋涂层这一看似传统的技术做到极致，并与前沿的半导体工艺无缝衔接，炬丰科技赋能研发与产业界，加速了高性能、高集成度硅基聚合物光子芯片从实验室走向市场的步伐，在光电子融合的时代浪潮中，扮演着不可或缺的材料与工艺基石角色。
